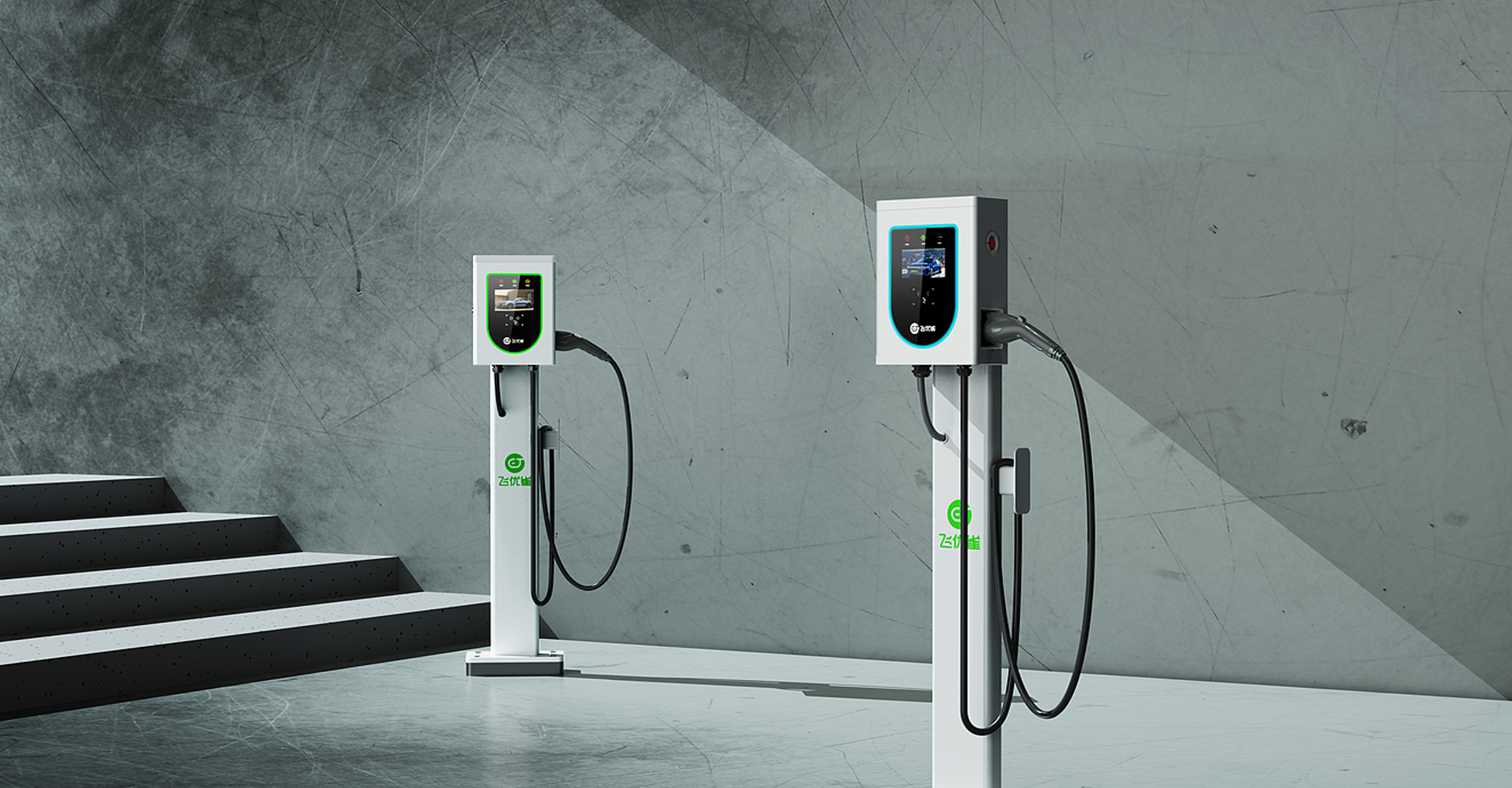

7kw交流充电桩整体设计方案
一、文章前言介绍
随着新能源汽车市场的快速发展，充电基础设施的需求持续增长。7kW交流充电桩作为家用及小型商业场景的主力设备，凭借其适中的功率、较低的成本和易安装性，成为推广电动汽车普及的关键配套。下面小编将从硬件设计、软件功能、安全防护、用户体验及运维管理五大维度，系统阐述7kW交流充电桩的整体设计方案的内容介绍。
二、硬件系统设计
1. 桩体结构与电气参数
功率等级：额定输出功率7kW（单相220V/32A），兼容主流电动汽车慢充需求。
防护等级：IP55防水防尘设计，适应户外复杂环境。
外壳材料：采用镀锌钢板+户外塑粉喷涂工艺，兼顾耐用性与抗腐蚀能力。
2. 核心模块配置
计量模块：集成高精度电能计量芯片，支持分时电价计量，误差≤0.5%。
控制单元：采用工业级MCU，支持PWM控制输出，实现功率动态调节。
通信模块：内置4G/以太网双模通信，预留蓝牙/RFID扩展接口。
安全保护：集成过压、过流、漏电保护及紧急停止（E-Stop）功能，响应速度＜20ms。
3. 充电接口
采用符合GB/T 20234.2-2015标准的7孔交流接口，支持国标车型即插即用。
三、软件功能设计
1. 用户交互系统
本地交互：配备4.3英寸LCD触摸屏，支持充电状态可视化、故障码查询。
移动端APP：开发配套小程序/APP，支持扫码启动、充电预约、历史记录查询及异常报警推送。
2. 充电控制逻辑
智能识别：通过PWM信号握手协议自动匹配车辆最大可接受功率。
负载均衡：支持多桩并联时的功率动态分配，避免电网过载。
异常处理：车辆异常断电后自动保存充电记录，支持断点续充。
3. 平台管理系统
远程监控：云平台实时显示设备状态、充电数据及故障预警。
OTA升级：支持固件远程升级，新增功能推送无需硬件改动。
四、安全防护体系
1. 电气安全
隔离设计：充电回路与主控系统采用光耦隔离，避免强电干扰。
防雷保护：内置三级防雷模块（B+C+D级），耐受40kA雷击电流。
2. 信息安全
数据加密：采用AES-128算法对通信数据加密传输。
防拆报警：内置三轴加速度传感器，检测到非法破拆立即触发报警并断开继电器。
3. 环境适应
温度控制：-30℃~+50℃宽温工作范围，内置智能温控风扇，根据环境温度自动调节转速。
五、用户体验优化
1. 人机交互
语音导航：支持充电流程语音提示，提升夜间或弱光环境操作便利性。
多语言界面：提供中英文切换功能，适配国际化应用场景。
2. 充电场景化
预约充电：配合峰谷电价设置充电时段，降低用户用电成本。
车桩绑定：支持车辆VIN码识别，自动匹配预设充电参数。
六、运维管理方案
1. 设备维护
模块化设计：核心模块（计量、控制、通信）支持热插拔，故障更换时间＜10分钟。
自检系统：每日凌晨自动执行硬件自检，生成健康报告上传云端。
2. 安装规范
电网接入：推荐独立40A空气开关+6mm²铜芯电缆接入，确保线路压降＜3%。
接地要求：接地电阻≤4Ω，配备双接地端子提升安全性。
本方案设计的7kW交流充电桩，通过模块化硬件架构、智能化软件平台及多层次安全防护，实现了高可靠性、易维护性和优异用户体验的平衡。未来可进一步集成V2G（车网互动）功能，支持电网调峰，同时探索无线充电等新技术融合，持续推动充电基础设施向更智能、更便捷的方向演进。
