7kW交流充电桩设计规范

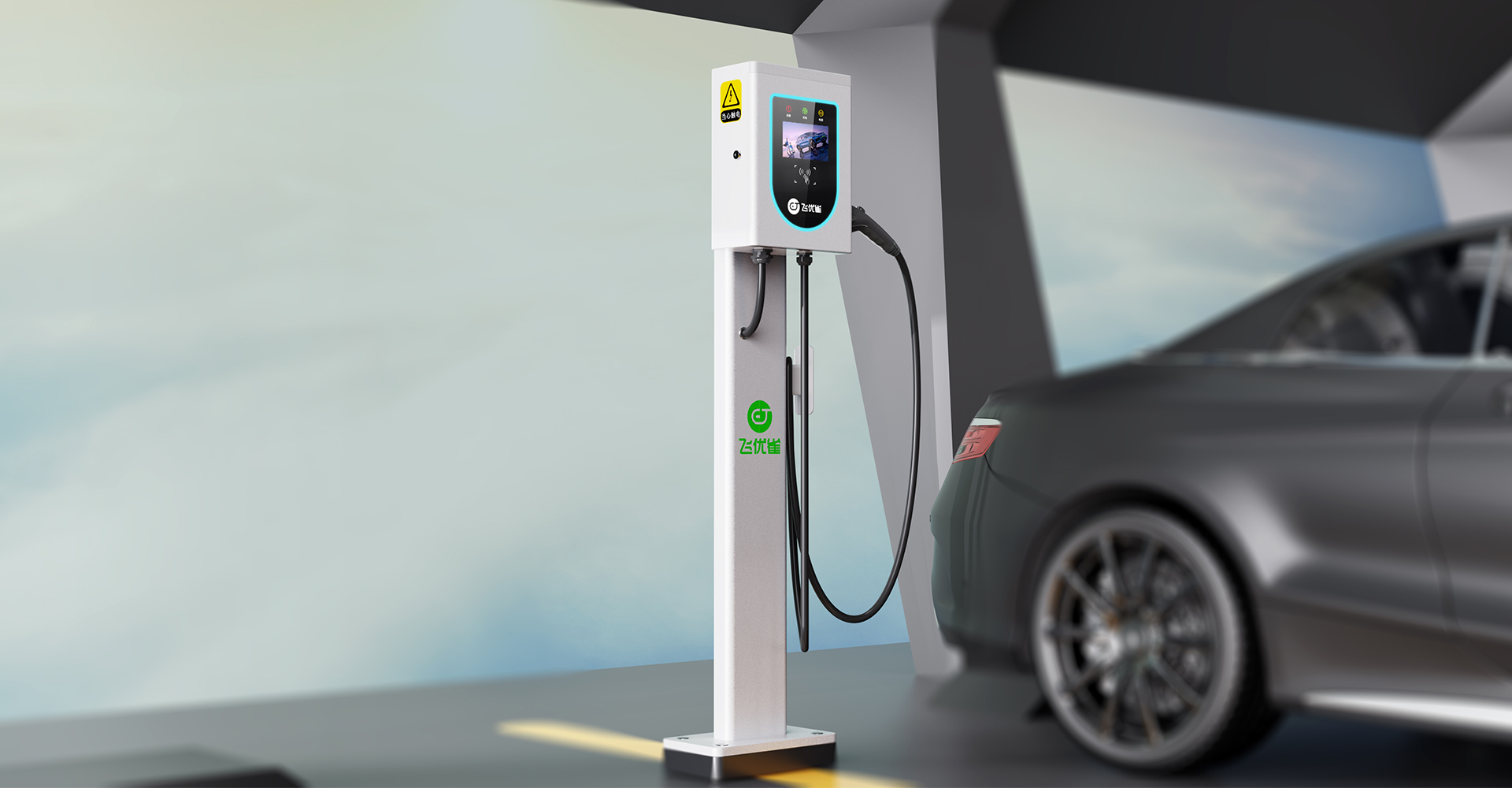

7kW交流充电桩是电动汽车充电基础设施的核心设备之一，专为家庭、商用停车场及公共充电场景设计。其额定功率为7kW（220V/32A），支持单相交流充电，兼容主流电动汽车车型，通过标准充电接口（如GB/T、CCS或Type 2）为车辆提供安全、高效的电能补给。该产品以小型化、智能化、高防护等级为特点，旨在满足用户日常通勤及短途出行的充电需求。下面就由鲸禧设计的小编来为大家详细介绍一下。
一、设计思路
用户需求导向
聚焦家用与轻商用场景，优化安装便捷性（如壁挂式/立柱式兼容）和操作简易性（一键启动、APP远程控制）。
考虑不同国家/地区的电网标准（如中国GB、欧盟CE、美国UL），实现多电压适配。
安全优先原则
构建“漏电保护+过流保护+过温保护”三重防护体系，确保充电过程零风险。
采用IP55及以上防护等级，抵御雨雪、灰尘等恶劣环境。
智能化与兼容性
集成4G/Wi-Fi模块，支持远程OTA升级、充电状态实时监控及费用结算功能。
兼容PLC、RS485等多种通信协议，适配未来车网互动（V2G）技术。
二、设计流程
需求定义
明确目标市场（如国内一二线城市、欧洲市场）、核心功能清单及成本预算。
概念设计
绘制外观草图，确定LED指示灯布局、充电接口位置及散热风道方向。
详细设计
电气设计：绘制原理图，选型关键器件（如继电器、充电模块），确保符合IEC 61851标准。
结构设计：通过有限元分析（FEA）优化壳体强度，预留线缆收纳空间。
原型验证
制作3D打印外壳，测试IP防护等级、EMC电磁兼容性及盐雾腐蚀耐受性。
试产与认证
小批量试产，通过CE、UL、CQC等认证，优化生产工艺（如激光焊接、灌胶密封）。
三、设计要点
电气安全设计
采用双路漏电保护（AC+DC），响应时间≤100ms；
充电模块效率≥95%，内置PFC功率因数校正，满足IEC 61000-3-2谐波标准。
热管理设计
壳体采用铝合金+PC阻燃材料，内置温控风扇，工作温度范围-30℃~50℃；
充电模块与PCB板间隔≥15mm，避免热耦合。
人机交互设计
LED环形灯带通过颜色（红/黄/绿）直观显示充电状态；
触摸屏支持中英双语，显示实时功率、电量及费用信息。
四、注意事项
合规性风险
需符合目标市场强制认证（如中国GB/T 34657、欧盟EN 61851-1），避免因标准不符导致召回。
安装兼容性
电缆长度建议≥5米，配备国标/欧标转换接头，适配不同车型充电口位置。
防破坏设计
壳体螺丝采用防盗设计，接口盖板配备电子锁，防止非授权拔枪。
可维护性
模块化设计，关键部件（如充电模块、继电器）支持免工具快速更换。
7kW交流充电桩设计需平衡安全性、智能化与经济性，通过严谨的测试验证流程确保产品稳定运行。未来，随着电动汽车渗透率提升，充电桩需进一步向“光储充一体化”“即插即充”等方向演进，而设计规范亦需持续迭代，以适应技术发展与市场需求的变化。
