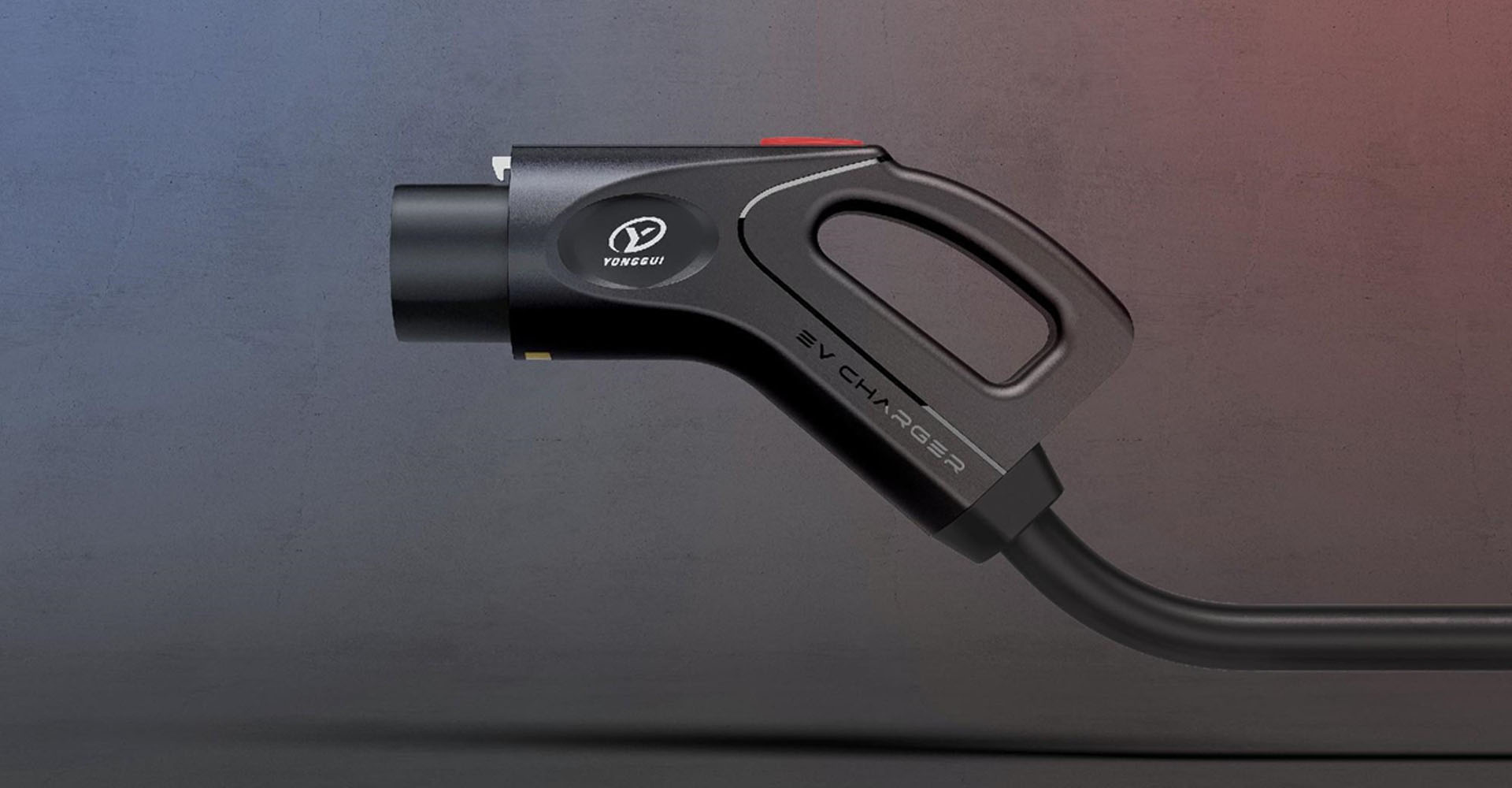

直流充电枪外型设计规范
一、设计标准体系与分类规范
直流充电枪作为新能源汽车快充系统的核心部件，其外型设计需严格遵循多层级标准体系。国际电工委员会（IEC）制定的IEC 62196标准框架下，各区域衍生出差异化标准：欧洲CCS2标准采用组合式充电接口，在Type2交流接口基础上增加直流充电触点；美国CCS1标准则基于Type1接口扩展，形成独特的双触点布局。中国GB/T 20234.3国家标准明确要求，直流充电枪需具备电磁锁止装置和信号反馈功能，防护等级达到IP55（工作状态），并规定机械寿命空载插拔次数需超过10000次，抗冲击性能需承受1米落差及2吨车辆碾压测试。
二、人机工程学设计原则
现代直流充电枪设计深度融合人机工程学理论，形成三大核心原则：
形态优化：采用流线型枪身设计，握持部位符合手掌自然曲度，通过有限元分析优化重心分布，确保单手操作稳定性。
操作逻辑：按钮布局遵循Fitts定律，关键控制键（如急停按钮）设置于拇指活动黄金区域，液晶显示屏采用15°倾角设计，确保不同身高用户均可清晰读取充电数据。
环境适应：针对极端气候条件，外壳采用PC+ABS合金材料，通过-30℃~55℃宽温域测试，表面处理应用防紫外线涂层，确保户外使用5年不褪色。
三、结构安全设计规范
安全性设计贯穿直流充电枪全生命周期：
电气安全：插针采用铜合金镀银工艺，接触电阻≤0.5mΩ，端子温升控制在50K以内。配置双极温控系统，集成PT1000热敏电阻与NTC负温度系数传感器，实现双重过温保护。
机械防护：创新采用锌合金压片与TPU线缆尾套组合结构，电缆固定强度提升40%。插接界面应用三级密封设计，通过IP67防护等级认证。
电磁兼容：内置共模电感与X/Y电容滤波网络，满足CISPR 25 Class 3电磁辐射标准，有效抵御车载电子设备干扰。
四、智能化升级路径
随着充电技术演进，外型设计呈现三大智能化趋势：
形态轻量化：通过拓扑优化技术，在保证结构强度的前提下，将枪体重量降低至1.2kg以下。
交互升级：集成环形LED状态指示灯，采用呼吸灯效设计，不同颜色对应充电阶段（蓝色-待机/绿色-充电/红色-故障）。
扩展接口：预留V2X通信接口，支持即插即充（Plug&Charge）协议，为车网互动（V2G）功能提供硬件基础。
五、制造工艺与质量管控
外型实现需依托精密制造技术：
注塑成型：采用双色注塑工艺，实现软硬胶结合部无缝过渡，提升握持舒适度。
金属加工：插针组件应用CNC精密加工，关键尺寸公差控制在±0.02mm范围内。
测试验证：建立涵盖12大类、78小项的测试矩阵，包括盐雾试验（96h）、振动测试（三轴向200Hz）、耐磨测试（10万次插拔）等。
直流充电枪外型设计规范已从单一功能实现，演进为融合材料科学、人机工程、智能控制的系统工程。设计者需在遵循国际标准的基础上，持续探索形态创新与技术突破，最终实现"安全-效率-体验"的完美平衡，推动新能源汽车产业向更高维度发展。
