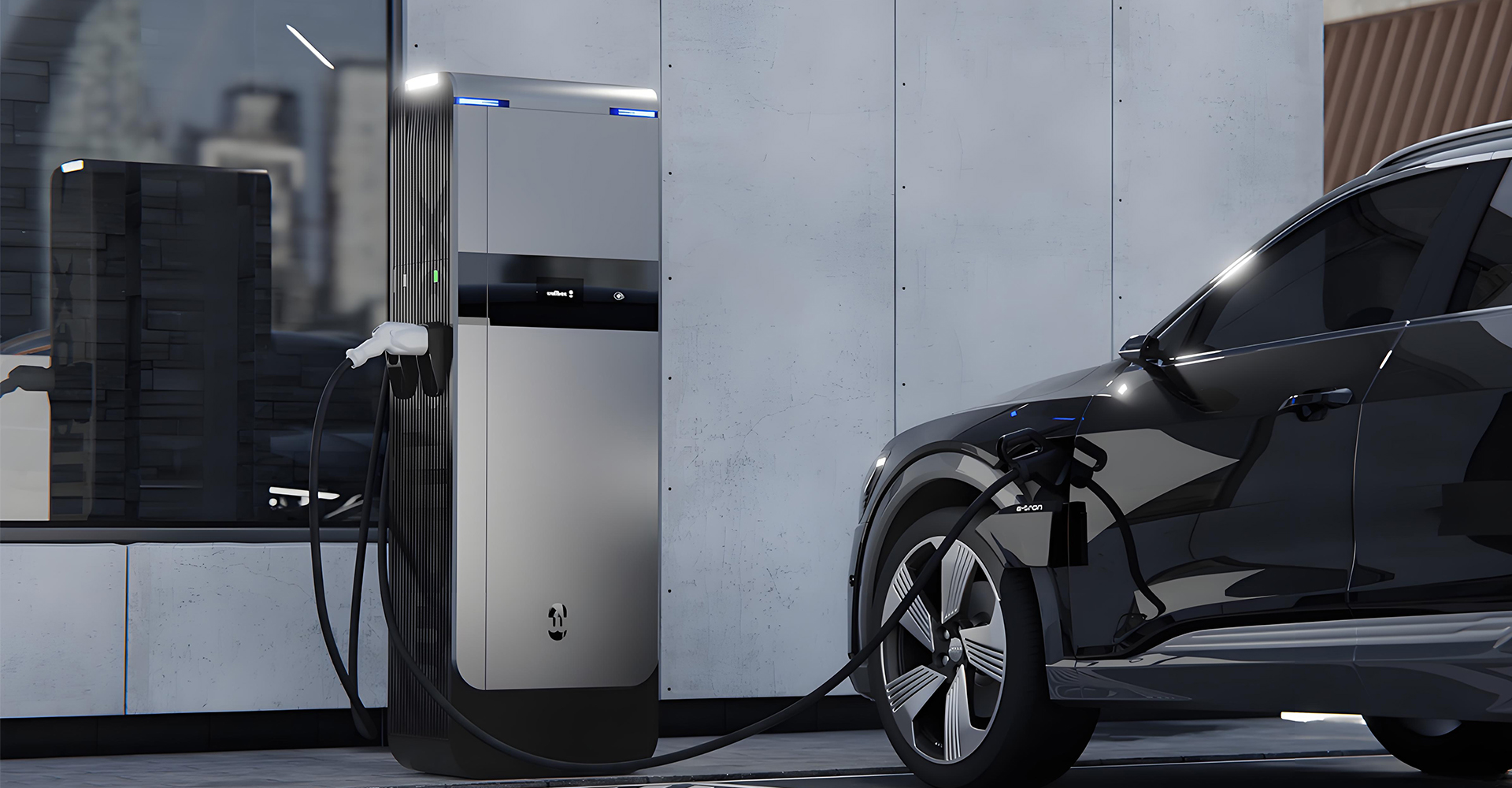

电动汽车直流充电桩设计-电动直流充电桩设计
随着全球新能源汽车产业的快速发展，直流充电桩作为实现电动汽车快速补能的核心基础设施，其设计水平直接决定了用户充电体验与电网的互动效率。相较于交流充电桩，直流充电桩通过直接为动力电池供电，可实现功率从几十千瓦到兆瓦级的快速充电能力，成为公共充电网络和快充站的核心设备。下面小编将给大家来详细介绍一下电动汽车直流充电桩设计的内容。
一、直流充电桩的系统架构设计
1. 功率转换模块（Power Conversion Unit, PCU）
拓扑结构：采用三相维也纳整流器（PFC）与LLC谐振变换器级联架构，实现高功率因数校正（>0.99）与软开关技术，效率可达96%以上。
动态响应：通过数字控制算法（如PID+模糊控制）优化输出电压/电流的瞬态响应，满足不同电池管理系统的充电需求。
功率分配：模块化设计支持多机并联，单桩功率可扩展至360kW以上，兼容400V/800V双电压平台。
2. 热管理系统
液冷技术：采用硅基冷却液循环系统，配合微通道冷板设计，实现功率模块温升<15℃，噪声控制<65dB。
智能温控：基于电池温度、环境温度与充电功率的动态模型，自动调节冷却液流量与风机转速。
3. 通信与控制模块
协议兼容性：支持GB/T 34657、CHAdeMO、CCS1/CCS2等国际标准，实现即插即充（Plug&Charge）功能。
边缘计算：内置ARM Cortex-A53处理器，实现本地充电策略优化与OCPP（开放充电协议）云端协同。
4. 安全防护体系
电气安全：集成绝缘监测、漏电保护（<30mA）、直流拉弧检测（DC Arc-Fault）三重防护机制。
功能安全：符合ISO 26262 ASIL C等级，关键电路采用双通道冗余设计。
网络安全：通过TLS 1.3加密通信，防范OTA升级过程中的恶意攻击。
二、核心技术突破方向
1. 高功率密度技术
材料创新：采用碳化硅（SiC）MOSFET替代传统IGBT，开关损耗降低60%，工作频率提升至100kHz以上。
集成化设计：将磁性元件（变压器、电感）与功率器件进行3D封装，体积功率密度突破5kW/L。
2. 智能充电策略
电池健康管理：通过电池内阻在线检测与SOH（健康状态）评估，动态调整充电曲线以延长电池寿命。
需求响应：接入虚拟电厂（VPP）平台，参与电网调峰调频，实现V2G（车辆到电网）双向能量流动。
3. 无线充电兼容性
电磁耦合设计：预留电磁感应式或磁共振式无线充电接口，支持动态充电（Dynamic Wireless Charging）技术。
三、设计挑战与解决方案
1. 电网适应性
谐波治理：采用有源功率因数校正（APFC）技术，总谐波失真（THD）<3%。
柔性充电：通过相控整流技术实现功率因数动态调节，避免对配电网造成冲击。
2. 散热与可靠性
失效模式分析：基于FMEA（失效模式与影响分析）优化风道设计，MTBF（平均无故障时间）目标>50,000小时。
在线诊断：部署振动传感器、温度传感器网络，实现亚健康状态预警。
3. 标准化与互操作性
即插即用接口：统一物理接口与通信协议，解决不同品牌车辆与充电桩的兼容性问题。
开放API：提供RESTful API接口，支持第三方平台（如导航软件、支付系统）无缝集成。
四、未来发展趋势
超充技术普及：350kW以上液冷超充桩逐步商业化，实现“充电5分钟，续航200公里”。
光储充一体化：集成光伏发电与梯次利用电池，构建微电网系统，降低用电成本30%以上。
AI驱动优化：利用联邦学习技术，在保护用户隐私前提下实现充电策略的持续进化。
材料革命：氮化镓（GaN）功率器件与纳米晶磁芯的应用，推动充电模块体积再缩小50%。
电动汽车直流充电桩设计已进入“高功率、高智能、高可靠”的三维竞争阶段。未来，随着800V高压平台车型的规模化应用和V2X（Vehicle-to-Everything）技术的成熟，充电桩将从单纯的能源补给设备演变为智能电网的关键节点。设计师需在效率、成本与用户体验之间找到平衡点，推动充电基础设施向“即插即充、无缝互联、双向互动”的下一代架构演进。
