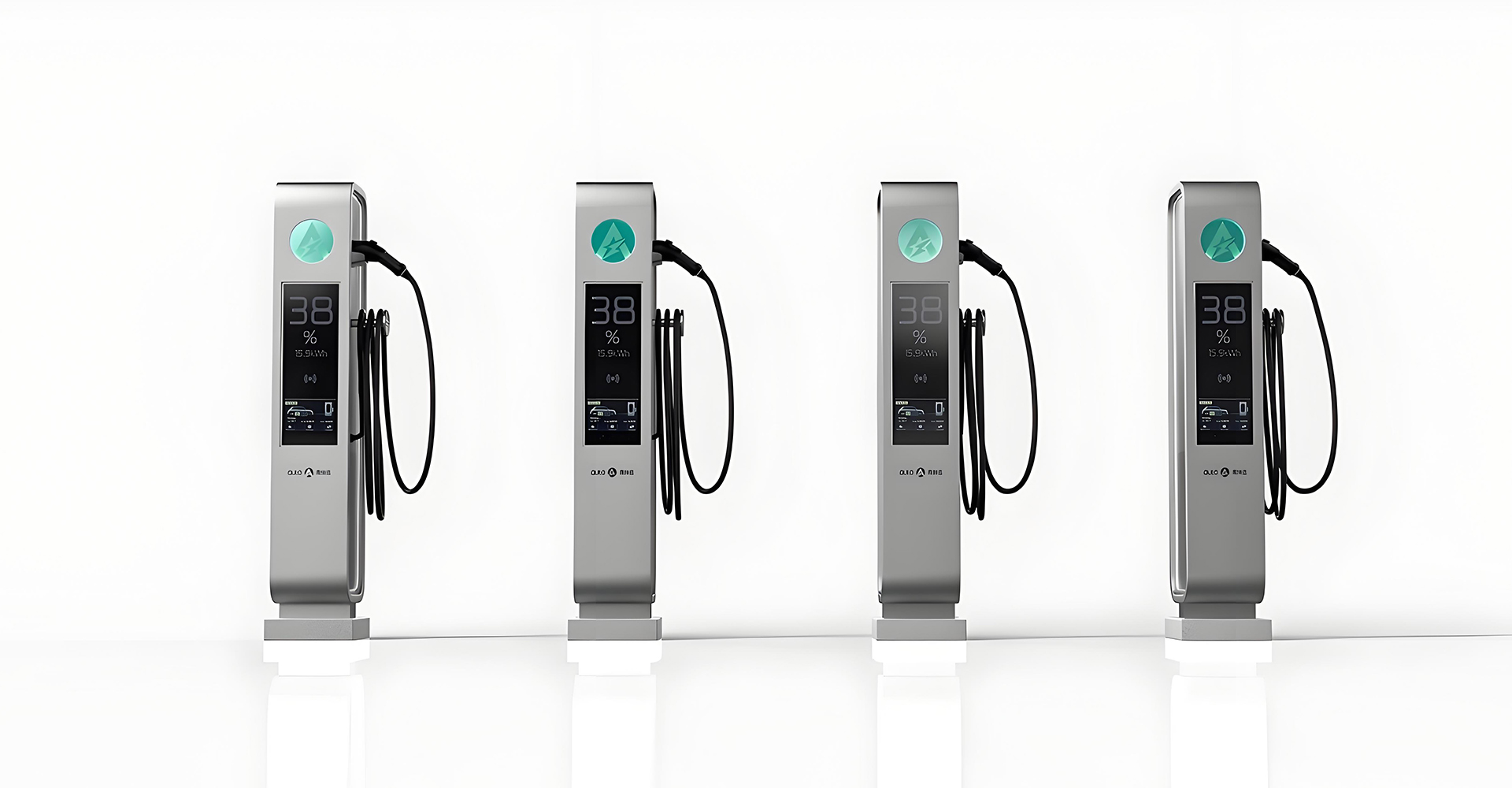

电动汽车充电站及充电桩设计规范
一、国家标准体系与核心规范
中国已建立完整的电动汽车充电设施标准体系，其中《电动汽车充电站设计标准》（GB/T50966-2024）作为核心规范，自2025年5月1日起实施。该标准对充电站规模分级、防火设计、设备配置等作出系统性规定：
规模分级与选址要求
一级至三级充电站禁止布置在重要公共建筑或民用建筑内部，充电区不得设于地下室（四级站地下布置需满足特殊条件）
充电站与站外建构筑物防火间距执行《建筑设计防火规范》（GB50016），确保消防救援通道畅通
消防系统配置
室内充电站必须设置独立防火分区（最大面积1250㎡）、火灾自动报警系统、机械排烟设施及自动喷水灭火系统
室外无人值守站需配置图像火灾报警装置，所有充电区应按危险等级配置灭火器（插电式混合动力汽车区域按严重危险级配置）
电气安全规范
充电设备金属外壳必须与建筑物接地装置可靠连接（接地电阻≤4Ω）
电源进线需安装漏电保护开关，剩余电流动作值≤100mA，动作时间最小化
二、充电设备技术标准
《电动汽车传导充电系统第1部分：通用要求》（GB/T18487.1-2015）对充电设备性能提出具体要求：
接口标准化
交流充电接口采用GB/T 20234.2-2015标准，直流接口执行GB/T 20234.3-2015
车辆接口锁止装置需具备电子锁功能，充电过程中防止误拔
通信协议
支持CAN 2.0B通信协议，实现充电机与BMS实时数据交互
直流充电需符合《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》（GB/T 27930-2015）
环境适应性
工作温度范围-20℃~50℃，相对湿度≤95%
防护等级要求：室内设备IP32，室外设备IP54
三、典型设计问题与解决方案
通过案例分析发现，实际工程中易出现以下规范执行偏差：
接地系统缺陷
问题：某市15%充电站存在配电箱未可靠接地现象
解决方案：采用TN-S接地系统，设置等电位联结端子箱
线缆选型不当
问题：30%站点使用非阻燃电缆，20%线径不满足载流量要求
规范要求：电缆截面需按1.5倍最大工作电流选择，隧道敷设时需涂覆防火涂料
热管理失效
问题：夏季高温时段10%充电模块因过热停机
改进措施：模块间距≥200mm，配置轴流风机强制散热
四、创新技术应用
智能监测系统
集成温湿度传感器、电流监测模块，通过4G/5G网络实时上传数据至云平台
某试点项目实现故障预警准确率92%，运维效率提升40%
光储充一体化
配置光伏屋顶（100kWp）+储能系统（200kWh）
深圳某示范站实现日均光伏发电量320kWh，储能系统削峰填谷效益达18万元/年
无线充电技术
磁场耦合式无线充电效率达95%，已应用于郑州BRT公交线
电磁辐射强度≤0.1μT，符合《电磁环境控制限值》（GB8702-2014）
五、验收与维护标准
验收流程
接地电阻测试（≤4Ω）
绝缘电阻测试（≥10MΩ）
负载试验（110%额定功率运行2小时）
维护规范
每月进行红外热成像检测，重点检查电缆接头
每季度开展接地系统检测，更新防雷装置
年度预防性试验包括耐压测试、功能验证
六、政策与行业趋势
补贴政策
直流桩补贴上限800元/kW，光储充项目额外补贴30%
2025年中央财政专项资金达12亿元，重点支持农村地区
互联互通要求
2025年6月起实施《充电设施互联互通技术规范》（GB/T 38115-2025）
要求所有公共充电桩接入国家充电平台，支付系统兼容20种以上支付方式
超充网络建设
2025年计划建成480kW超充桩5000座，充电时间压缩至10分钟
液冷电缆技术已通过10000次弯折测试，寿命达8年
七、结论
当前设计规范已形成覆盖"选址-建设-验收-运维"全周期的技术体系，但在设备兼容性、智能管理、极端环境适应性等方面仍需完善。建议未来修订时重点关注：
制定800V高压平台充电设备专项标准
完善低温环境下锂离子电池充电策略
建立全国统一的设备健康管理系统（EHMS）接口规范
通过严格执行现行规范并持续技术创新，可有效提升充电设施安全性和使用效率，为电动汽车普及提供坚实保障。
