电动汽车充电桩设计规范
现如今，随着全球新能源汽车保有量突破2亿辆，中国作为全球最大市场，充电桩建设已进入标准化、智能化发展的关键阶段。2025年5月1日起实施的GB/T 50966-2024《电动汽车充电站设计标准》及配套技术规范，标志着行业从“规模扩张”转向“质量优先”。下面就由鲸禧设计的小编来为大家详细介绍一下关于电动汽车充电桩设计规范。
一、安全设计：构建多重防护体系
1. 电气安全防护
接地与漏电保护：充电桩必须采用TN-S接地系统，确保工作接地、保护接地、防雷接地共用接地装置，接地电阻≤4Ω。低压进线断路器需配置A型漏电保护（剩余电流≤30mA，动作时间≤0.1s），禁止多台设备共用漏电保护装置。
过载与短路保护：断路器需具备短路瞬时、短延时、长延时三段保护功能，并设置分励脱扣装置。例如，60kW直流快充桩需配置额定电流125A的断路器，短延时保护时间0.2-0.4秒。
绝缘监测：非车载充电机需内置绝缘监测模块，实时检测直流侧对地绝缘电阻，当阻值低于100kΩ时自动停机并报警。
2. 机械安全设计
外壳防护：户外充电桩防护等级需达到IP54，室内设备不低于IP32。外壳材料需通过GB 7251.3-2005耐冲击试验，金属部件需采用304不锈钢或锌镍合金镀层，盐雾试验≥96小时无白锈。
结构强度：落地式充电桩基础需高出地面0.2米，底座尺寸大于设备外廓0.2米。钣金结构采用1.5mm低碳钢板，焊缝需满焊处理，散热孔采用组件化设计避免夹层积水。

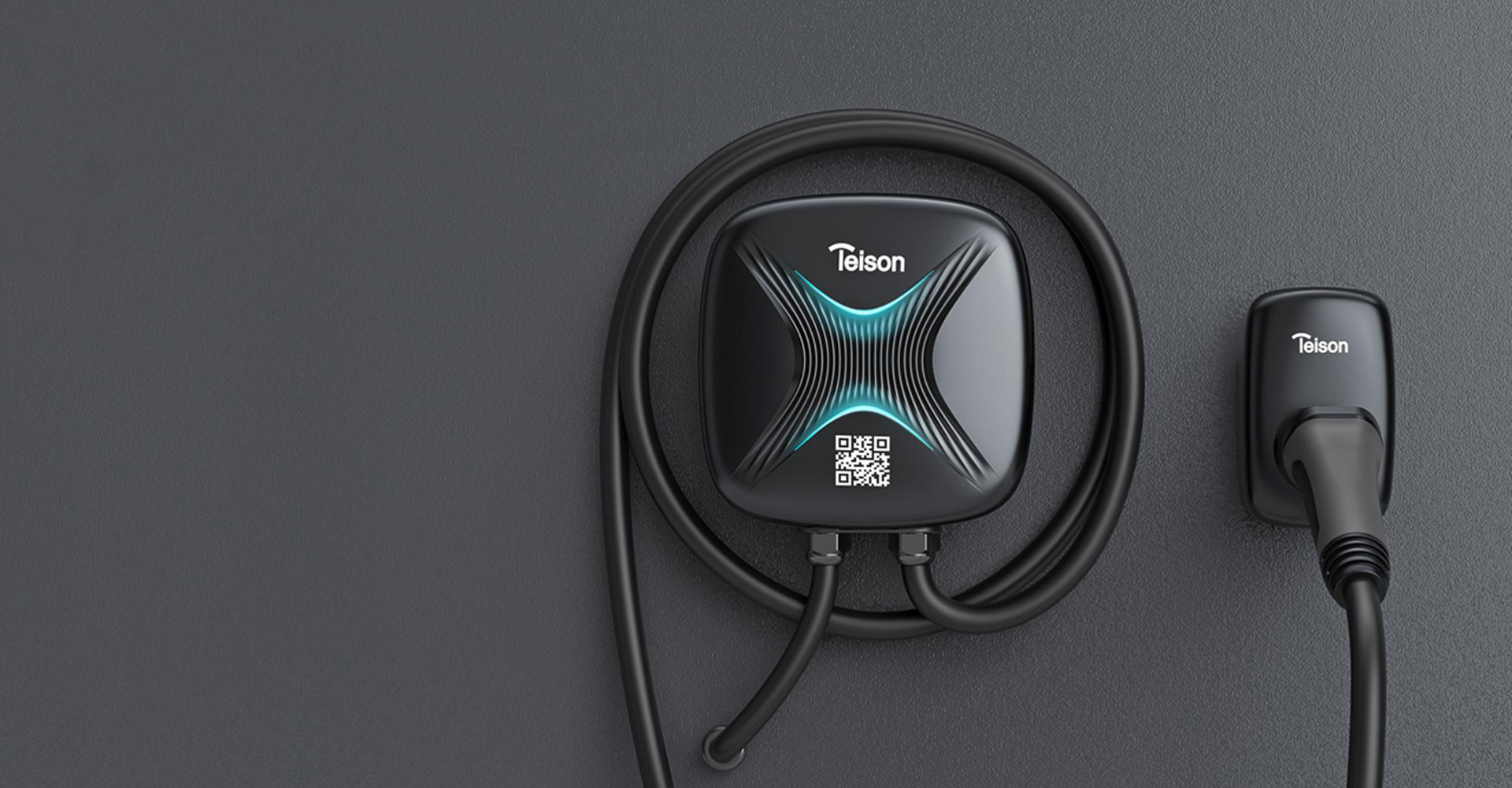

防倾倒设计：壁挂式充电桩中心线距地面1.5米，安装螺栓需预埋混凝土基座，扭矩值需达到30N·m以上。
3. 消防安全规范
灭火配置：充电区需按中危险级配置磷酸铵盐干粉灭火器（单具灭火剂≥4kg），室外无人值守站需增设火灾自动报警系统。
防火分隔：地下停车场充电设施需设置独立防火单元，每个单元面积≤1000㎡，采用2小时耐火极限的防火墙分隔。
自动灭火：充电区应设置自动喷水灭火系统，喷水强度≥6L/(min·㎡)，持续喷水时间≥1小时。
二、功能设计：适配多元化充电需求
1. 充电系统兼容性
接口标准：充电桩需支持GB/T 20234.3-2015国标接口，并兼容CHAdeMO、CCS等国际标准。直流充电桩输出电压范围需覆盖200-1000V，额定电流优选值扩展至250A、400A、600A。
群控技术：新建充电站需配置群控充电系统，通过能量管理系统（EMS）实现多台充电机动态功率分配，功率调节精度≤±1%。
2. 计量与监控系统
电能计量：非车载充电机电能表准确度等级需达到0.5S级，额定电压覆盖380V/1000V，额定电流扩展至800A。
远程监控：充电桩需内置4G/5G通信模块，实时上传充电功率、电量、故障代码等数据至云平台。管理平台应具备设备状态诊断、故障预警、运维工单派发等功能。
3. 用户交互设计
人机界面：触摸屏需具备防眩光涂层，亮度≥500cd/㎡，支持中英文双语操作。充电枪需配置LED状态指示灯（红/绿/黄分别表示故障/充电中/待机）。
支付系统：需支持NFC、二维码、ETC等多种支付方式，交易响应时间≤1秒，断网状态下可缓存100笔以上交易记录。
三、环境适应性设计：应对极端工况
1. 气候适应性
温度范围：设备需在-20℃至+50℃环境下稳定运行，低温地区需配置电加热模块，高温地区采用强制风冷+热管散热技术。
防潮防霉：印刷线路板需喷涂三防漆（防潮、防霉、防盐雾），相对湿度95%环境下连续运行72小时无故障。
2. 电磁兼容性
抗干扰设计：充电桩需通过GB/T 17626.5-2019浪涌抗扰度测试，在8/20μs、20kA浪涌冲击下不损坏。
辐射限值：30MHz-1GHz频段辐射骚扰值需低于GB 4824-2019 Group 1级限值10dB。
3. 机械环境适应性
抗震设计：设备需满足地面水平加速度0.3g、垂直加速度0.15g的抗震要求，通过IEC 60068-2-6振动试验（频率10-55Hz，振幅0.35mm）。
防尘防水：户外设备需通过IP54防护等级测试，沙尘试验后功能正常，淋雨试验后绝缘电阻≥1MΩ。
四、智能化设计：迈向能源互联网节点
1. V2G双向充放电
技术标准：充电桩需支持GB/T 34637-2017车网互动标准，具备双向功率转换能力（额定功率≥50kW），充放电效率≥92%。
调度策略：通过需求响应协议（DR）与电网互动，在用电高峰期向电网放电，放电价格按分时电价1.5倍结算。
2. 光伏储能集成
光储充一体化：充电站可配置光伏车棚（装机容量≥50kWp）和储能系统（容量≥100kWh），实现绿电自给率≥30%。
能量管理：EMS系统需具备光伏预测、储能充放电优化、充电负荷调度功能，综合能效提升≥15%。
3. 数字孪生应用
虚拟建模：通过BIM技术建立充电桩数字孪生体，实时映射设备状态、环境参数、用户行为等数据。
预测性维护：基于机器学习算法分析历史故障数据，提前7天预测电缆老化、模块故障等问题，维护成本降低40%。
经过以上内容了解到，从GB/T 50966-2024的修订可以看出，充电桩设计正从单一充电设备向能源互联网关键节点演进。未来，随着800V高压平台、固态电池等技术的普及，充电桩需进一步突破功率密度（目标≥15kW/L）、充电效率（目标≥95%）等核心指标。设计者需在安全底线、用户体验、技术前瞻性之间找到平衡点，推动行业向标准化、智能化、绿色化方向持续进化。
