充电桩工业设计规范
随着新能源汽车产业的蓬勃发展，充电桩作为关键配套基础设施，其工业设计水平直接影响用户体验、安全性能及产业可持续发展。下面小编基于行业最新标准与前沿案例，系统梳理充电桩工业设计的核心规范，涵盖安全性、功能性、智能化、环境适应性及美学设计五大维度，为行业提供可落地的设计指南。
一、充电桩安全性设计规范
1. 电气安全标准
防护等级：室外充电桩需达到IP54及以上防护等级，确保防尘防水性能；室内充电桩不低于IP32，防止异物侵入。
保护装置：必须配置过流、过压、欠压、短路、漏电保护功能，直流充电桩需增设温度保护与紧急停止按钮。例如，挚达科技设计的直流充电桩采用双冗余保护电路，故障响应时间小于0.1秒。
接地系统：采用TN-S接地方式，接地电阻≤4Ω，确保设备外壳与接地极可靠连接。
2. 物理安全设计
材料选择：外壳优先采用铝合金或不锈钢，表面进行阳极氧化或喷涂处理，抗腐蚀性需通过盐雾试验≥500小时。

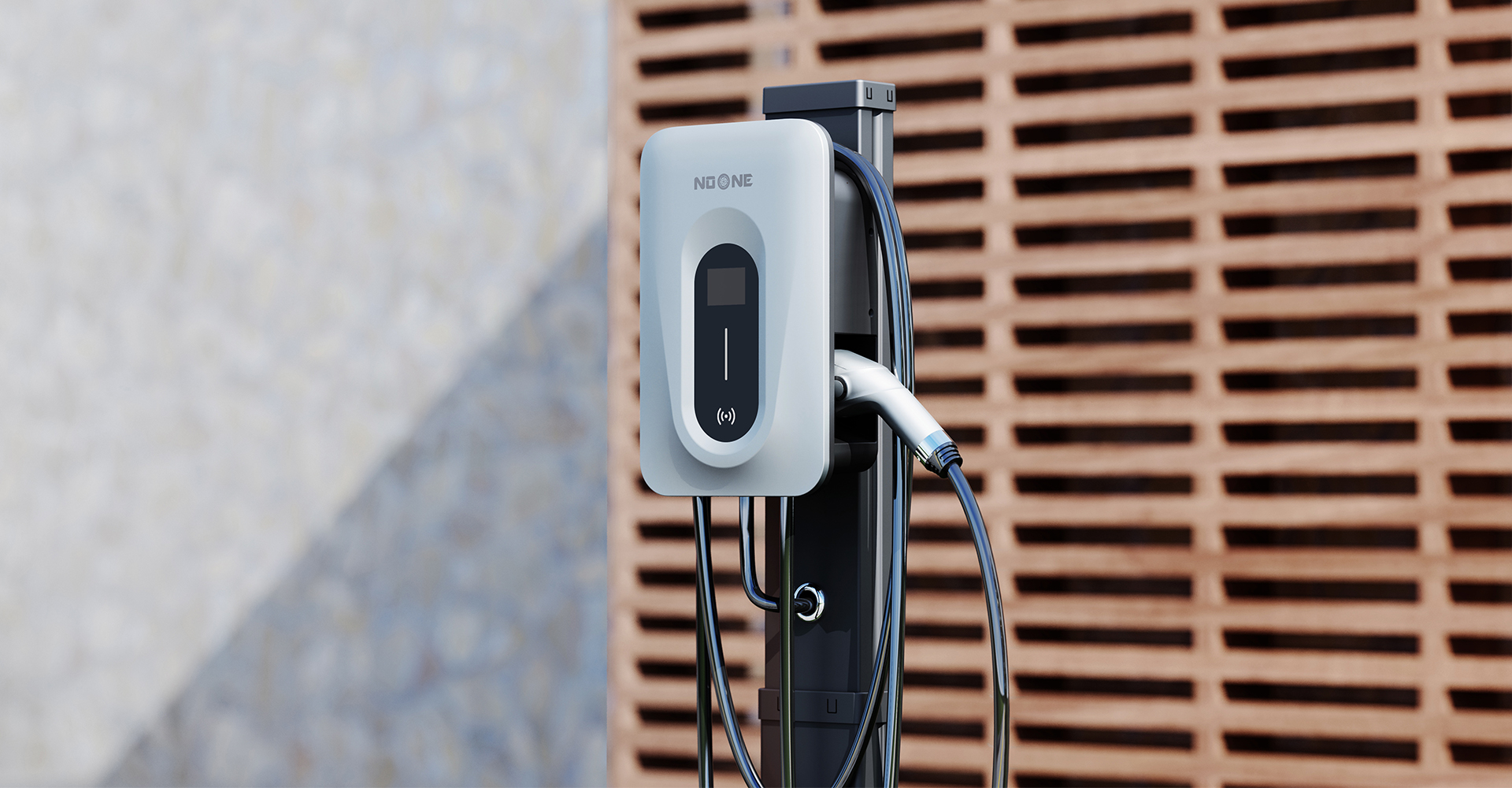

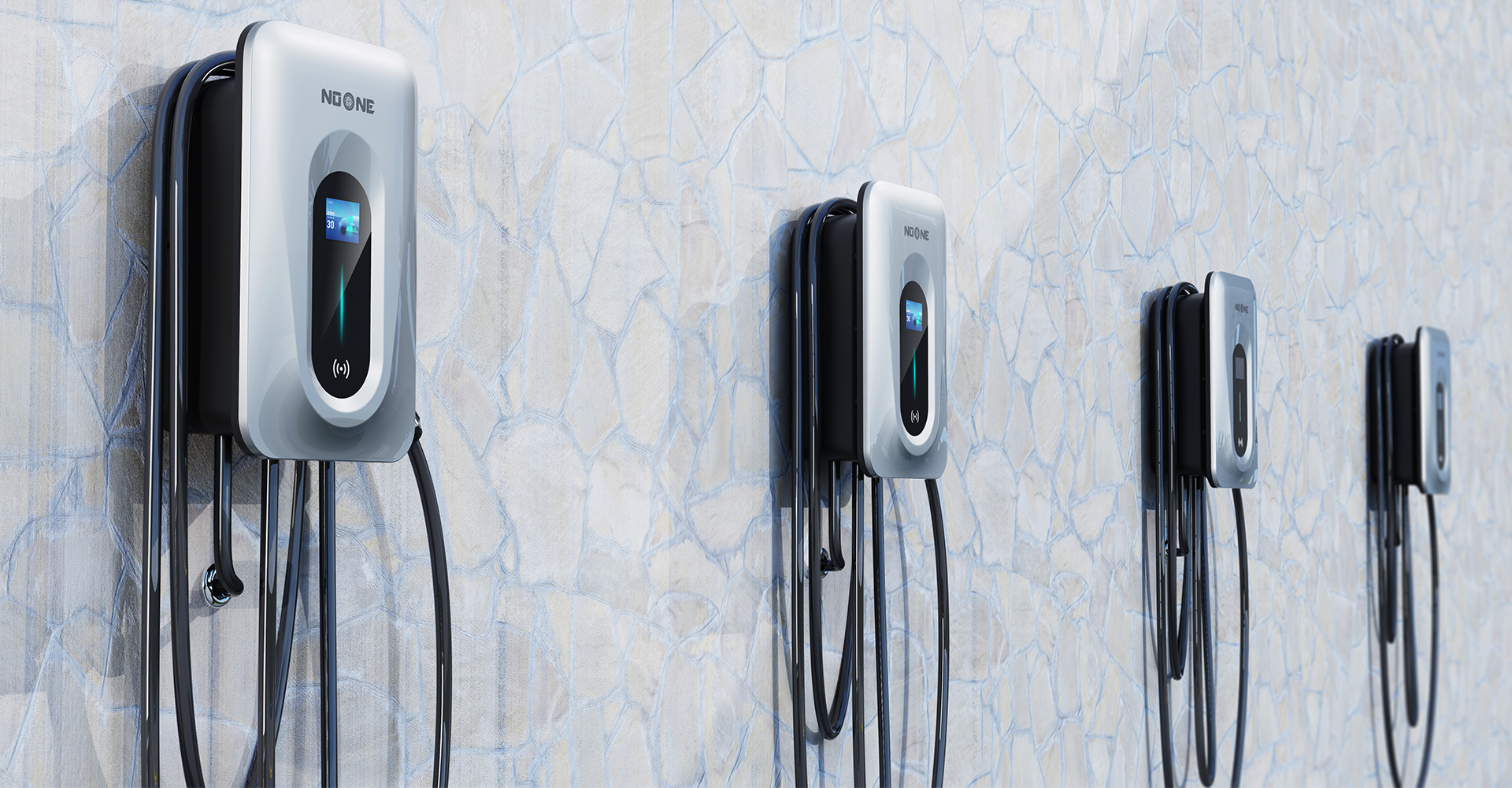

结构强度：立柱式充电桩需通过抗冲击测试，承受10kg重物从1米高度坠落无损坏；壁挂式充电桩安装支架需满足承重≥200kg。
防破坏设计：充电接口设置防盗锁扣，设备外壳采用防撬螺丝固定，内部模块化设计便于快速更换维修。
二、充电桩功能性设计规范
1. 充电效率优化
功率分级：根据使用场景配置功率等级，住宅区以7kW交流桩为主，商业区布局60-120kW直流快充桩，高速公路服务区采用360kW超充桩。
充电策略：采用智能充电算法，支持恒流-恒压（CC-CV）分段充电模式，电池SOC从0%充至80%时间≤30分钟。
接口兼容性：支持GB/T、CCS、CHAdeMO等主流标准，接口插拔寿命≥10000次，接触电阻≤5mΩ。
2. 用户交互设计
操作界面：配备10英寸以上触控屏，支持语音导航与手势操作，界面布局符合ISO 9241人机交互标准。

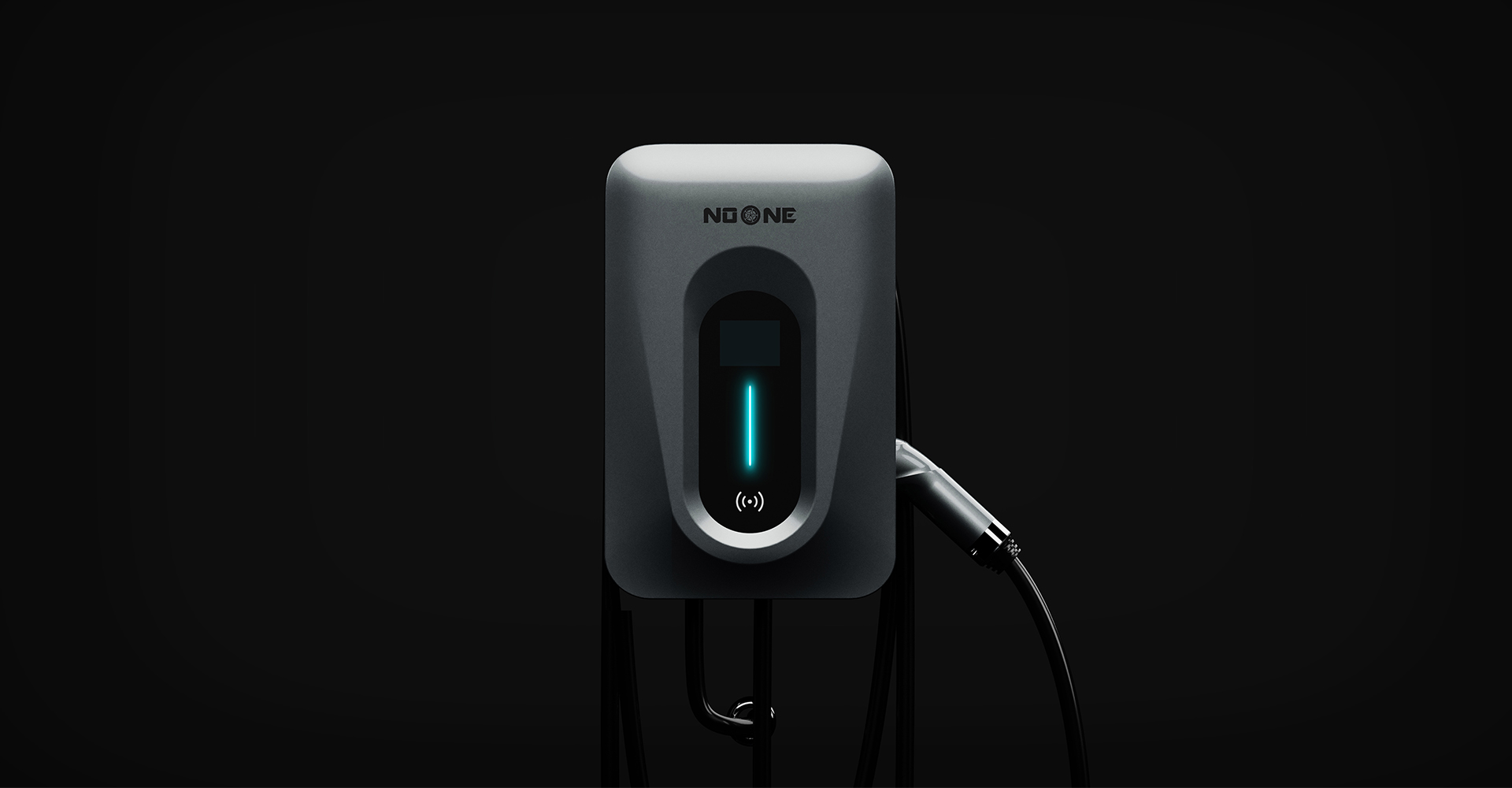

状态显示：采用LED环形指示灯区分待机、充电、故障状态，夜间可视距离≥50米。
支付系统：集成NFC、二维码、ETC等多种支付方式，交易成功率≥99.9%，响应时间≤1秒。
三、充电桩智能化设计规范
1. 物联网集成
远程监控：通过4G/5G或WiFi实现设备状态实时上传，支持OTA固件升级，故障预警准确率≥95%。
智能调度：基于大数据分析优化充电功率分配，例如智充科技超级充电站通过AI算法动态调整输出，提升电网利用率30%。
V2G功能：预留双向充放电接口，支持车辆与电网互动（V2G），响应时间≤100ms。
2. 自动化技术
无线充电：采用磁共振耦合技术，实现15cm空中充电，效率≥85%，符合Qi 2.0标准。
自动泊车充电：集成UWB定位与视觉识别系统，如挚达科技蛇形机器人可自动完成车辆泊入与充电枪插拔，定位精度±2cm。
四、充电桩环境适应性设计规范
1. 气候耐受性
温度范围：工作温度-30℃至+55℃，存储温度-40℃至+70℃，通过高低温循环测试（85℃/85%RH环境持续72小时）。
防雷设计：配置三级浪涌保护器（SPD），耐冲击电流≥20kA，响应时间≤25ns。
防盐雾：沿海地区设备需通过96小时盐雾试验，关键部件采用316L不锈钢材质。
2. 空间布局规范
安装间距：充电桩间距≥1.5米，与建筑物距离≥3米，确保消防通道畅通。
线缆管理：采用隐藏式线槽设计，电缆弯曲半径≥6倍外径，避免机械损伤。
照明设计：夜间充电区域照度≥50lux，采用IP65防护等级LED灯具。
五、充电桩美学与可持续设计规范
1. 外观设计原则

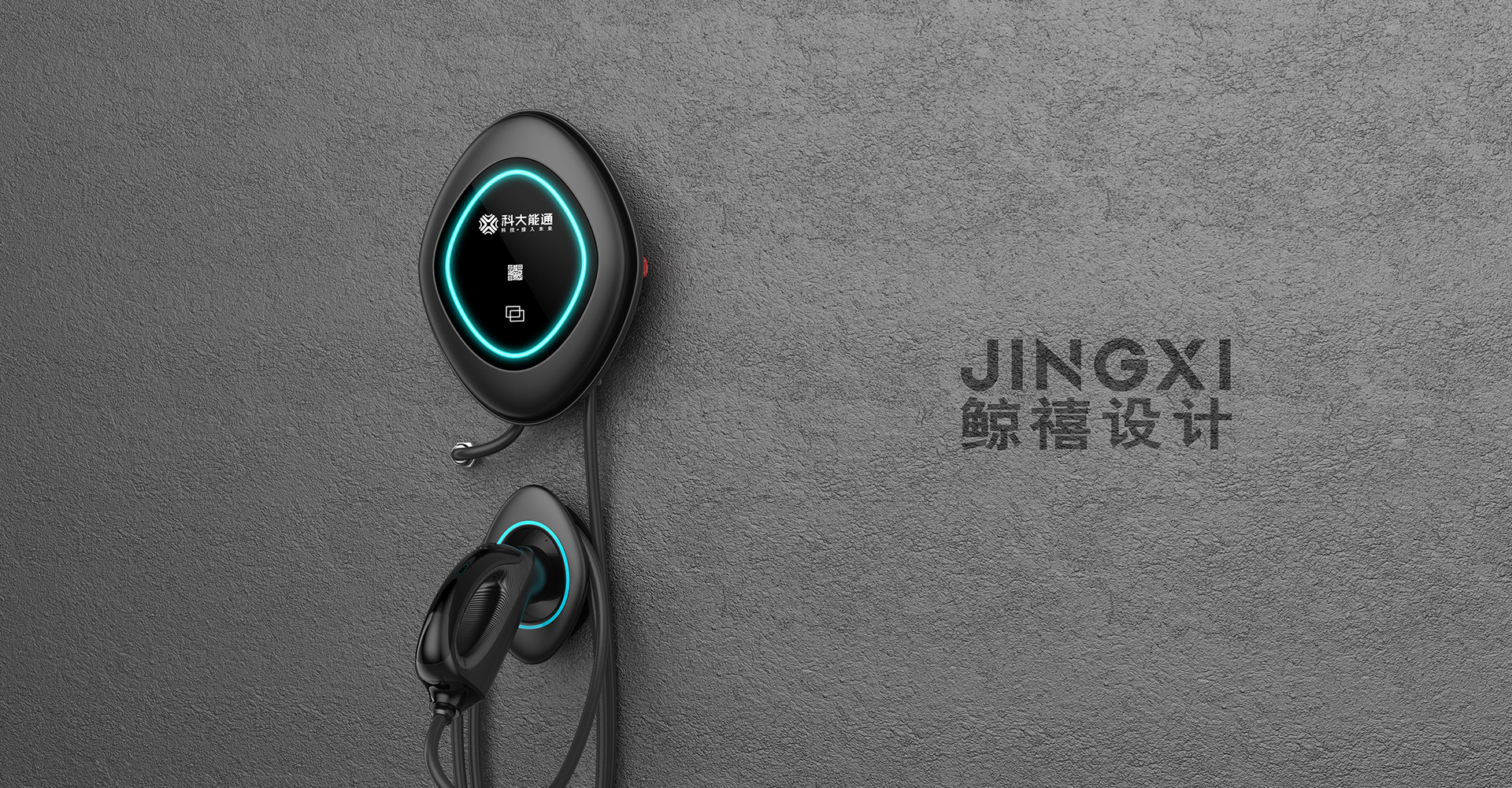

形态语言：采用简洁几何造型，线条比例符合黄金分割，如小鹏超级充电站的分体式设计，模块化组件实现形态自由组合。
色彩系统：主色调选用环保色系（如深空灰、冰川白），辅助色采用品牌标识色，色差ΔE≤2。
灯光设计：动态呼吸灯带增强科技感，亮度可随充电状态渐变调节。
2. 可持续性要求
材料回收率：外壳材料可回收率≥90%，内部线路板符合RoHS 2.0标准。
能效等级：待机功耗≤10W，充电效率≥94%，符合中国能效标识一级标准。
清洁能源整合：可选配太阳能光伏顶棚，单桩日均发电量≥5kWh，满足自身30%用电需求。
六、充电桩工业设计验证与迭代
测试标准：通过IEC 61851系列标准认证，完成EMC电磁兼容测试（辐射抗扰度≥10V/m）、安全测试（IP防护、接地连续性）。
用户反馈机制：建立产品使用数据平台，收集充电成功率、故障率等指标，每季度迭代优化设计。

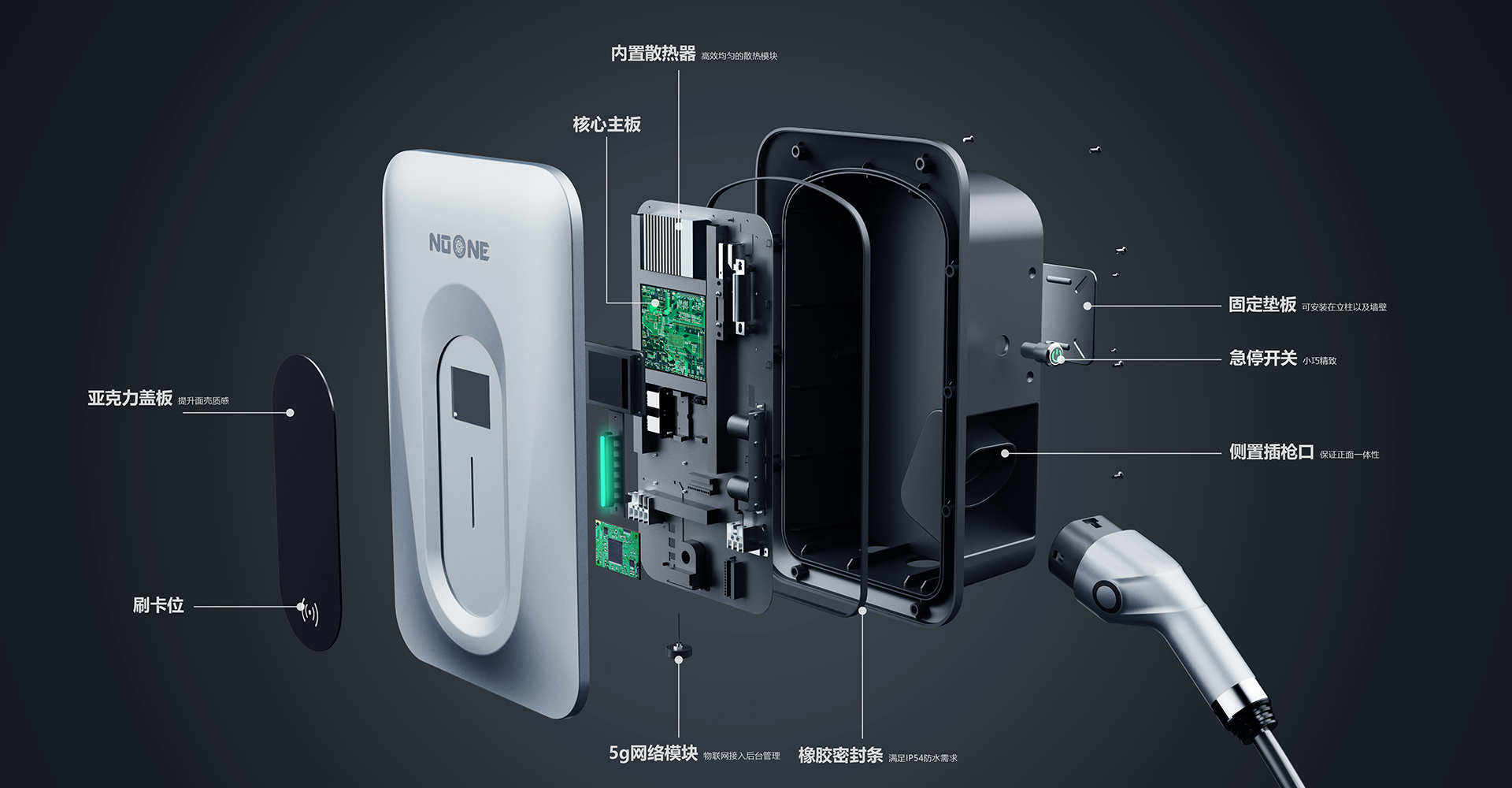

模块化升级：核心部件（如充电模块、通信板）采用标准化接口，支持快速更换升级，延长产品生命周期。
经过上述了解到，充电桩工业设计需平衡技术创新与用户体验，通过标准化规范推动产业高质量发展。未来设计将进一步融合AI、5G、新材料等技术，实现从“功能设备”向“智能能源节点”的跃迁，为全球能源转型提供中国方案。如果您这边有产品设计方面的需求，可以直接与我们联系，免费为您提供相关案例及报价周期方案参考。
